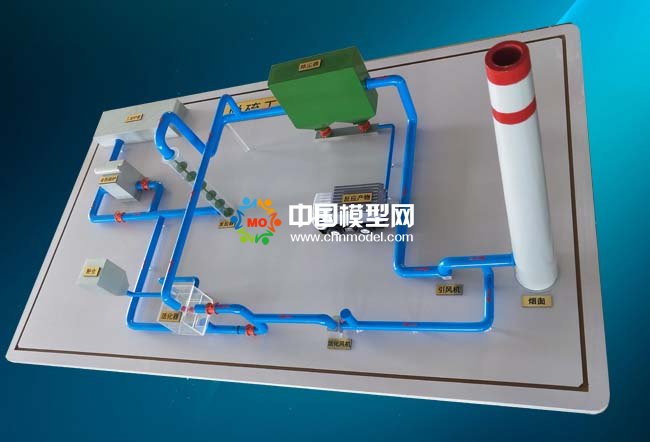

脫硫工藝流程沙盤模型
有機硫脫除并回收硫磺，剩余H2S等硫化物尾氣經焚燒全部轉化成SO2后進入氨法脫硫，并副產硫酸銨產品。其中，硫化物濃度≤35%時，燃燒爐建議采用純氧/富氧助燃。硫化物濃度≤5%或總硫量≤0.125t/h時可直接焚燒+氨法脫硫。

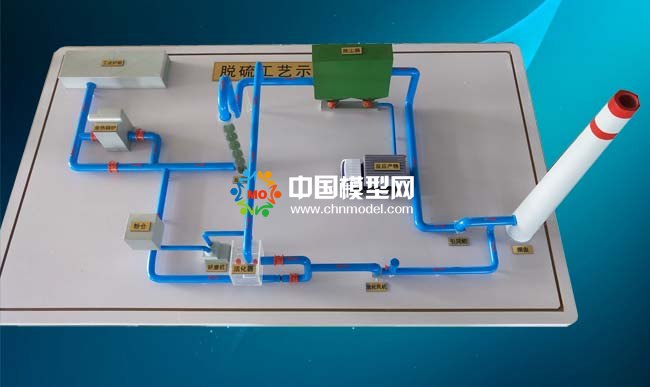

脫硫工藝流程沙盤模型
煙氣脫硫塔，包括塔體和附體，塔體自下而上依次為噴霧層，分離器，噴淋層，除霧器;其中噴霧層的噴霧管傾斜、交錯的設置于塔體上，噴霧管上下兩個方向上均分布著噴霧噴嘴，噴淋層設置至少3層噴淋裝置，塔體中下部設置進氣口，在進氣口上設置一進氣支路，，塔體下端設置出液口，塔體上端設置出氣口，出氣口連接附體，附體為分離式，由螺栓與法蘭盤連接，附體下端設置排氣口，附體上設有帶控制閥的活化管，附體內設置固體脫硫劑。
